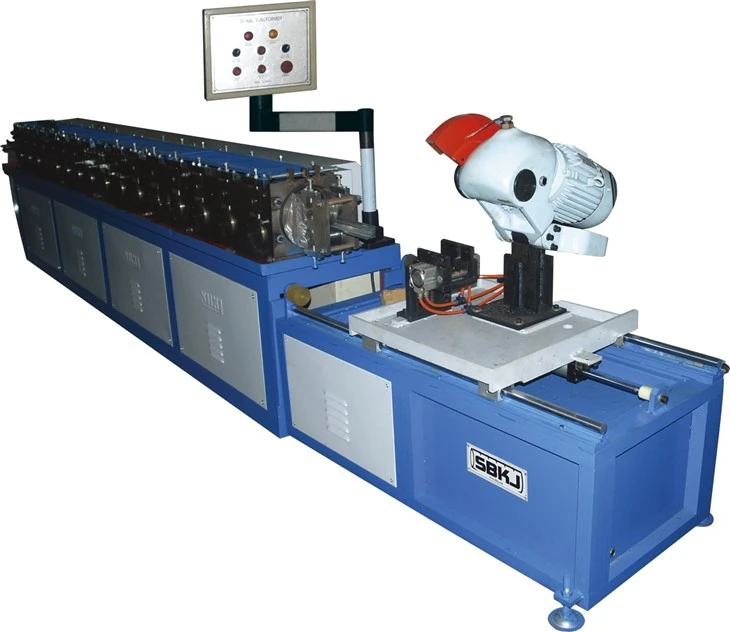

Máy cắt định hình ống gió mặt bích HVAC

Sự chỉ rõ :
1) Hình thành kỹ thuật
Decoiler--- Hướng dẫn dịch chuyển ---Tạo hình---Đo lường và cắt---Bảng độ lệch
2) Bộ giảm cuộn:
1. Đường nội bộ, chịu lực 1T
2. Cuộn dây không có nguồn điện
3. Đường kính bên trong của cuộn dây: 450--530 mm
4. Đường kính ngoài của cuộn dây: Nhỏ hơn hoặc bằng 1200 mm
3) Hướng dẫn dịch chuyển:
1. Chiều rộng dịch chuyển hướng dẫn: 55 mm----200 mm
4) Khung hình thành:
1. Nguyên liệu thô: Thép mạ kẽm, thép cacbon thấp: Ví dụ Q 235
2. Độ dày: 0.6 mm-1.0 mm
3. Chiều rộng của nguyên liệu: 80 mm-120 mm
4. Kiểu khung là kiểu tường
5. Bộ tạo hình: 17 bộ
6. Đường kính trục chính ￠42 mm, vật liệu thô của trục 40Cr làm lõi
7. Nguyên liệu thô của cuộn GCr15, tất cả đều có tâm xử lý, HRC56-62
8. Tốc độ tạo hình: 8 m/m
9. Diện tích sử dụng: dài X rộng 15m X 2m
10. Công suất động cơ 3,5 kw, loại hộp giảm tốc ZQ250, 4.3.11 Lưu lượng chất lỏng làm mát và bôi trơn: 120L/phút
5) Cắt và Đo lường:
1. Công suất cắt của động cơ: 2 KW
2. Tốc độ cắt có thể được điều chỉnh tự do
3. Nguồn không khí: 0.9 khối/phút , 0.5~0.7 MPa
